Absauganlage für Schweissrauch /Schleifmaschine

Système d’extraction pour fumées de soudage / meuleuse / poussière AS25, filtre à cartouche, tuyau d’aspiration 2 000 mm

Système d’extraction mobile pour les fumées de soudure dans les ateliers et l’industrie

La soudure produit de la fumée, des particules fines et des substances nocives pour la santé, qui doivent être collectées directement sur le lieu de travail. Le système d’extraction AS25 de TecMaschin a été développé pour un usage professionnel dans les ateliers et les environnements industriels et assure une collecte et une filtration fiables des fumées de soudure directement à la source.

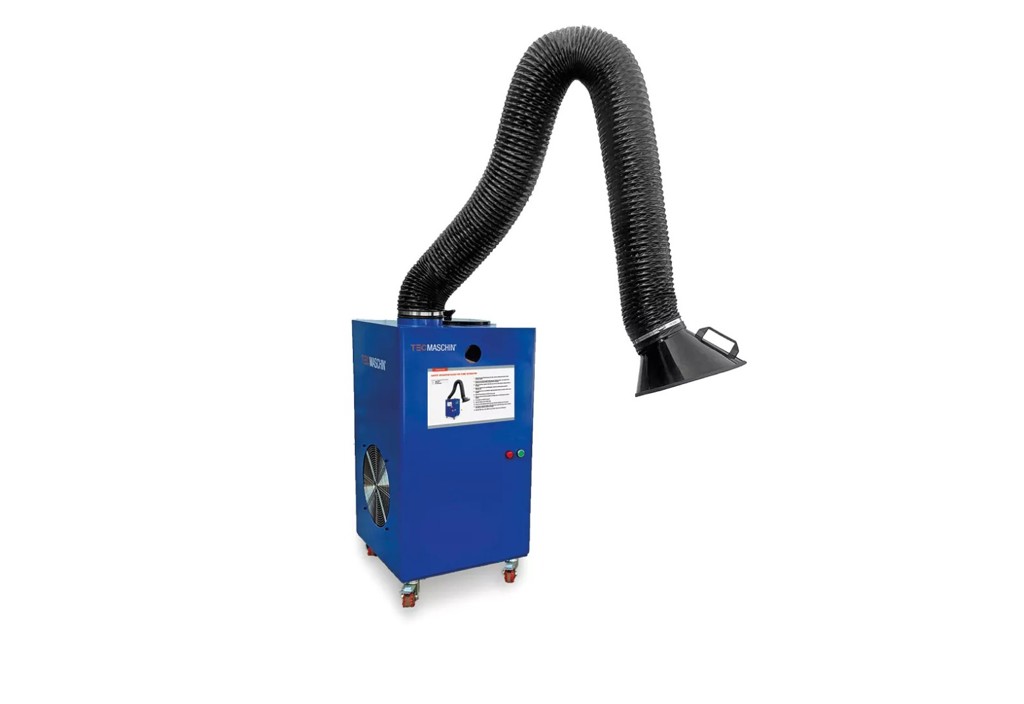

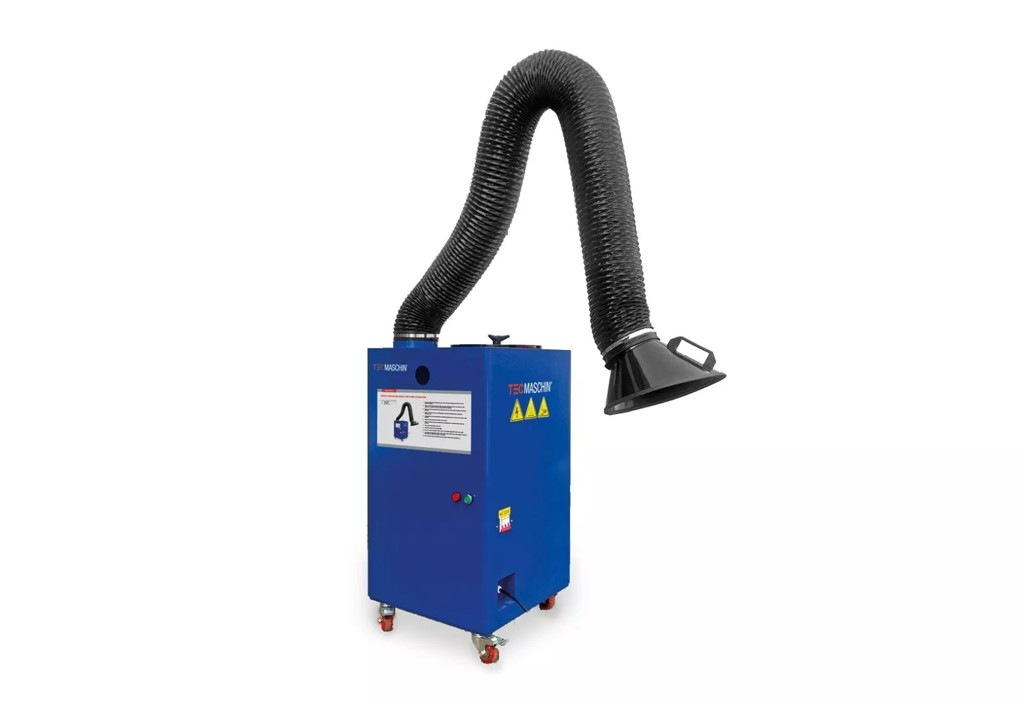

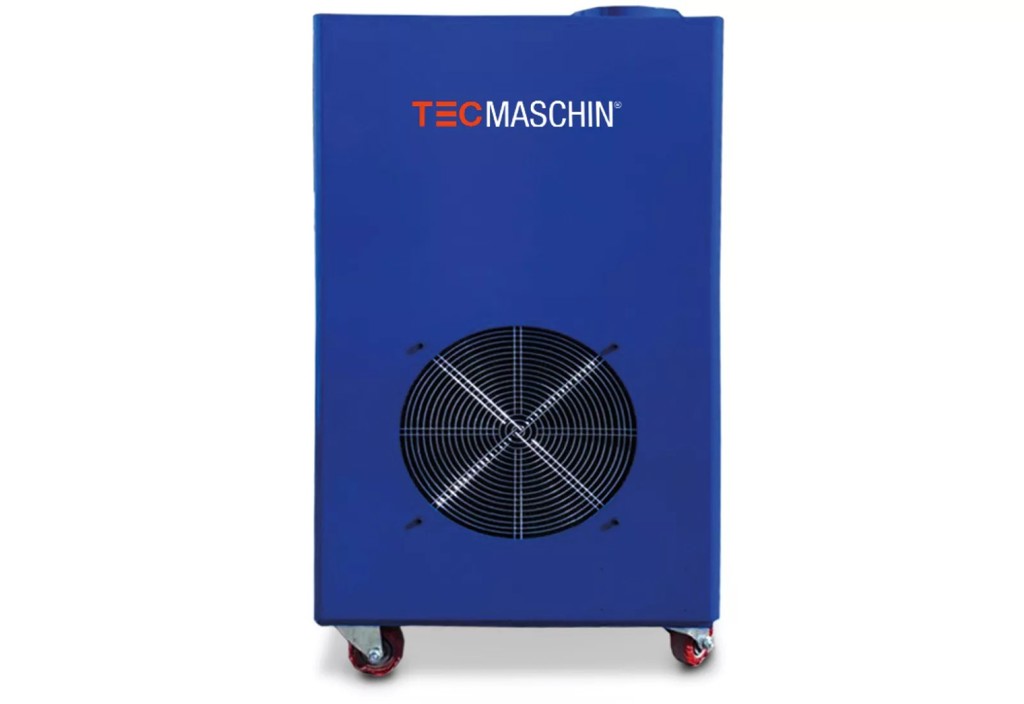

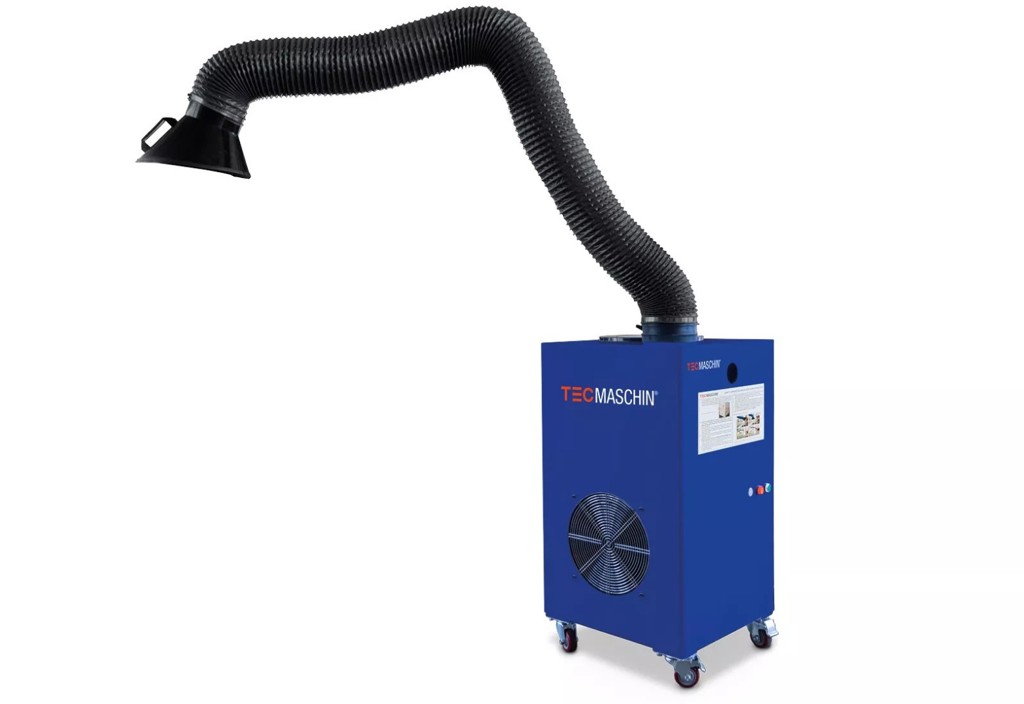

Le système possède un bras d’extraction autoportant d’une longueur de 2 000 mm, qui peut être utilisé de manière flexible et pivotable à 360° grâce à trois articulations. Cela permet de positionner précisément le point d’aspiration. Avec une capacité de ventilateur de 1 500 m³/h, les fumées de soudage sont efficacement extraites et guidées à travers le système de filtration intégré.

À l’intérieur est utilisé un filtre à cartouche en fibre polyester ignifuge avec une surface filtrante de 8 m². Cela atteint une efficacité de séparation allant jusqu’à 99,9 % et convient aux fumées de soudage de classe W3. De plus, des filtres à charbon actif garantissent que l’air purifié peut être libéré dans la pièce.

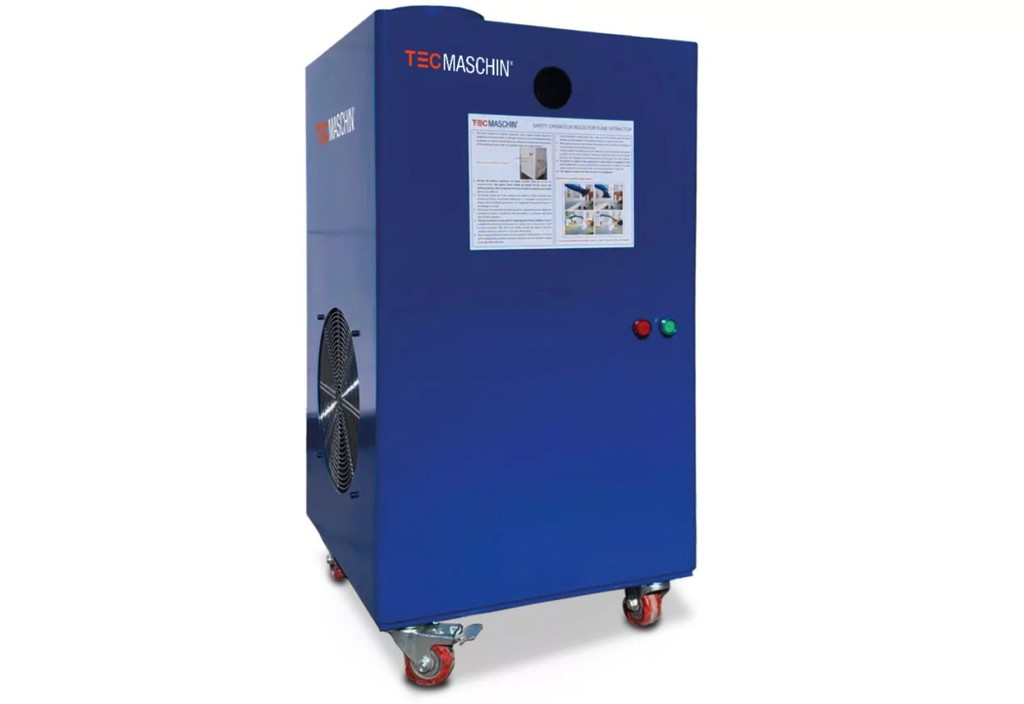

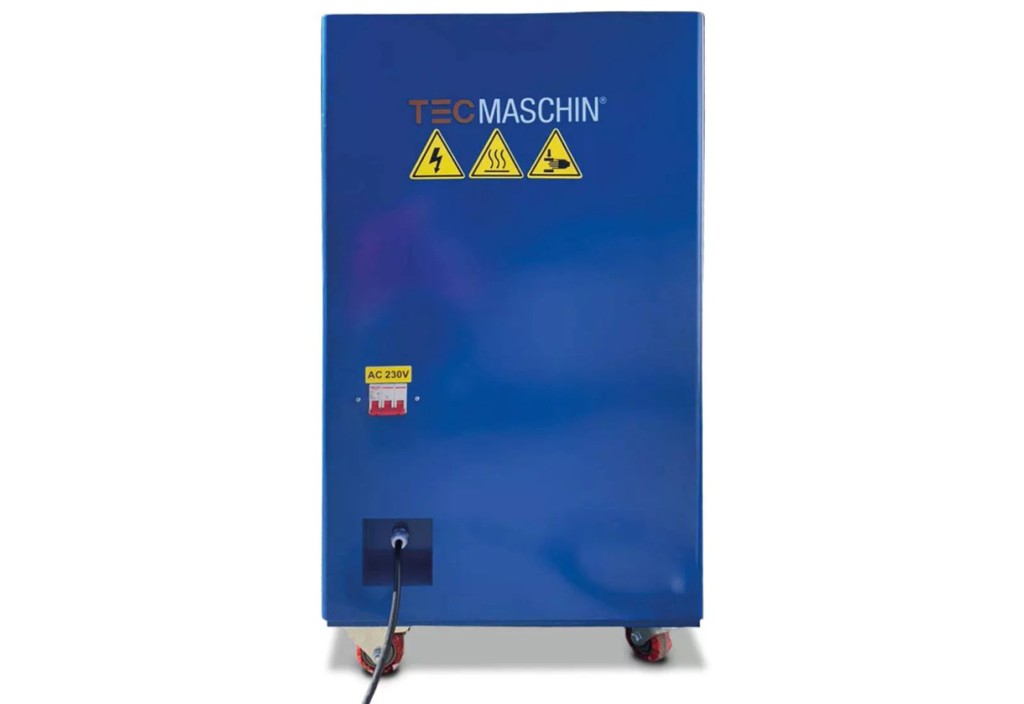

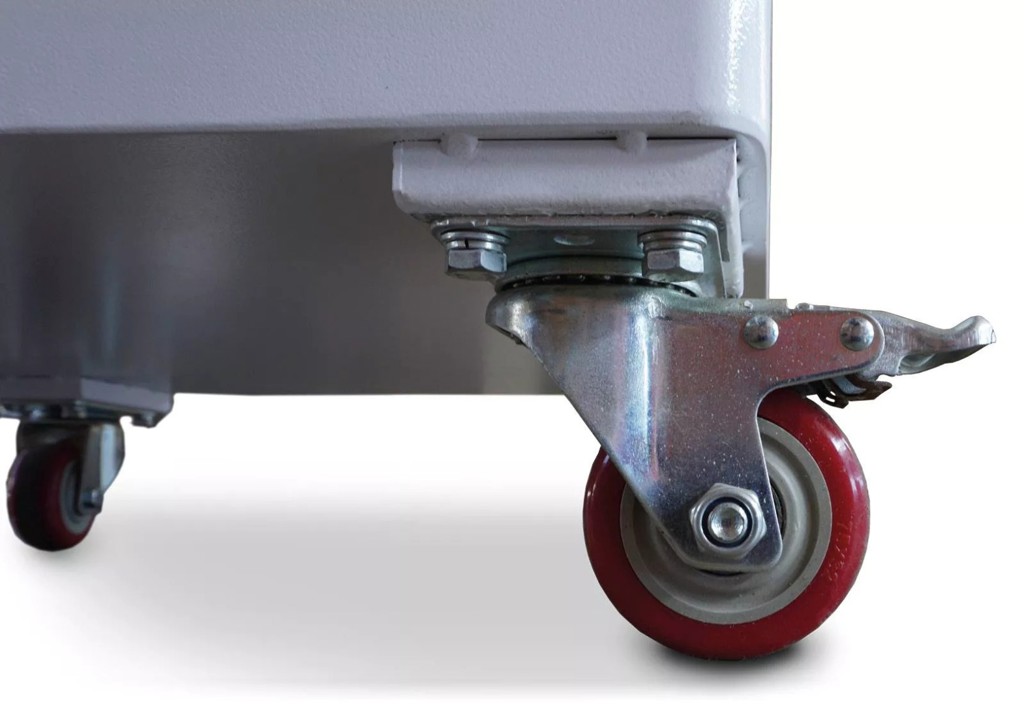

Le système d’extraction est monté sur un cadre mobile à base et pèse 51 kg, ce qui signifie qu’il peut être utilisé de manière flexible sur le lieu de travail. Le boîtier en acier revêtu en poudre assure stabilité et durabilité au quotidien. Avec un moteur d’une puissance de 1,1 kW, le système fonctionne de manière fiable à une tension secteur de 230 V / 50 Hz. Le niveau sonore est de 65 dB(A) et reste donc dans la plage habituelle pour les environnements de travail industriels.

Données techniques :

Système d’extraction

Dimensions (LxDxH)
550 x 550 x 1 060 mm

Poids
51 kg

Matériel
Acier

Traitement de surface
Poudre revêtue

Tuyau d’aspiration

Longueur
2 000 mm

Diamètre
160 mm

Bras d’aspiration à poids
15 kg

Exécution
Tuyau avec capot

Moteur

Performances
1,1 kW

Tension secteur
230 V

Fréquence
50 Hz

Alimentation des ventilateurs
1 500 m³/h

Pressage
0,4 – 0,6 MPa

Niveau de bruit
65 dB(A) ± 3

Filtre

Zone filtrante
8 m²

Matériau filtrant
Fibre de polyester ignifuge

Type de filtre
Filtre à cartouche

Classe de fumées de soudage
W3

Efficacité
99.9 %

Taille minimale des particules
0,3 μm

Nous serons ravis de vous conseiller personnellement.
Visionnement et récupération sur arrangement.
