Raupendumper Jansen RD-500, hydrostatischer Antrieb

500kg Zuladung & hydrostatischer Antrieb

Der Jansen® RD-500 ist ein selbstfahrender Raupendumper mit hydrostatischem Antrieb, hydraulisch kippbarer Mulde und einer maximalen Zuladung von 500kg auf ebenem Gelände. Durch seinen Kettenantrieb eignet sich der Dumper insbesondere für den Materialtransport auf unebenem und schwierigem Untergrund.

Technische Daten:

• Gerätetyp: selbstfahrender Raupendumper / Kettendumper
• Motor: Loncin G270F, 4-Takt-Benzinmotor
• Motorleistung: 10PS
• Hubraum: 270ccm
• Starter: Seilzugstarter
• Kraftstoff: Normalbenzin
• Tankinhalt: 5,5 Liter
• Antrieb: hydrostatisch
• Geschwindigkeit 1 vorwärts: ca. 2,5 km/h
• Geschwindigkeit 2 vorwärts: ca. 4,9 km/h
• Geschwindigkeit 1 rückwärts: ca. 2,5 km/h
• Geschwindigkeit 2 rückwärts: ca. 4,9 km/h
• Max. Zuladung auf ebenem Gelände: 500kg
• Zuladung bei 17% / ca. 10° Steigung: bis 450kg
• Zuladung bei 30% / ca. 17° Steigung: bis 375kg
• Antrieb Mulde: hydraulisch
• Abmessungen Lademulde: ca. 94x67x45/64cm (Mulde läuft nach hinten hoch)
• Höhe Vorderkante Lademulde: ca. 55cm vom Boden
• Kippwinkel Mulde: mehr als 90°
• Wandstärke Mulde: 3mm
• Ausführung Muldenauswurf: gerade
• Fahrerplattform / Trittblech: vorhanden, klappbar
• Bodenfreiheit vorne: ca. 110mm
• Bodenfreiheit hinten: ca. 90mm
• Motorölmenge: ca. 1 Liter
• Hydraulikölmenge : ca. 10 Liter HLP-46
• Abemessungen aufgebaut mit Trittblech: ca. 190x72x80cm (LxBxH)
• Abemessungen aufgebaut ohne Trittblech: ca. 170x72x80cm (LxBxH)
• Gesamtgewicht (trocken): ca. 380kg
• Masse Verpackung: ca. 177x80x140cm (LxBxH)
• Gewicht mit Verpackung: ca. 415kg

Angetrieben wird der RD-500 von einem Loncin G270F 4-Takt-Benzinmotor mit 10PS und 270ccm Hubraum. Für den Vorwärts- und Rückwärtsbetrieb stehen jeweils zwei Geschwindigkeitsstufen mit ca. 2,5 und 4,9 km/h zur Verfügung.

Zur Ausstattung gehören ausserdem eine hydraulisch kippbare Mulde und eine stabile, klappbare Fahrerplattform. Der Kippwinkel der Mulde beträgt mehr als 90° und unterstützt dadurch das Entleeren des geladenen Materials.

Die wichtigsten Vorteile

• Maximale Zuladung von 500kg auf ebenem Gelände
• Hydrostatischer Fahrantrieb
• Loncin G270F 4-Takt-Benzinmotor
• 10PS und 270ccm Hubraum
• Selbstfahrender Raupendumper mit Kettenantrieb
• Zwei Geschwindigkeitsstufen vorwärts und rückwärts
• Fahrgeschwindigkeiten von ca. 2,5 und 4,9 km/h
• Hydraulisch kippbare Mulde
• Kippwinkel der Mulde von mehr als 90°
• Verstärkte Mulde mit 3mm Wandstärke
• Gerade ausgeführter Muldenauswurf
• Stabile, klappbare Fahrerplattform
• Für Sand, Erde, Kies, Steine und weitere geeignete Materialien
• Maschinenbreite von ca. 72cm

Hydrostatischer Antrieb

Eine zentrale Besonderheit des Jansen® RD-500 ist der hydrostatische Fahrantrieb. Im Gegensatz zu einem herkömmlichen mechanischen Getriebe erfolgt die Kraftübertragung hydraulisch.

Der hydrostatische Antrieb ermöglicht eine kontrollierte Fahrbewegung und bietet verschiedene Vorteile beim Einsatz des Raupendumpers:

• Stufenlose Geschwindigkeitsregulierung innerhalb der gewählten Fahrstufe
• Lineare Antriebsbewegung
• Hohes Drehmoment
• Schnell wirkender Überlastungsschutz
• Anfahren aus dem Stand unter Last möglich
• Geringer mechanischer Verschleiss im Antriebsstrang
• Wartungsarme Konstruktion

Zwei Geschwindigkeitsstufen vorwärts & rückwärts

Der Jansen® RD-500 verfügt sowohl vorwärts als auch rückwärts über zwei Geschwindigkeitsstufen. Dadurch kann die Fahrgeschwindigkeit an die jeweilige Arbeitssituation angepasst werden.

• Geschwindigkeit 1 vorwärts: ca. 2,5 km/h
• Geschwindigkeit 2 vorwärts: ca. 4,9 km/h
• Geschwindigkeit 1 rückwärts: ca. 2,5 km/h
• Geschwindigkeit 2 rückwärts: ca. 4,9 km/h

Damit erreicht der RD-500 sowohl vorwärts als auch rückwärts eine maximale Geschwindigkeit von ca. 4,9 km/h.

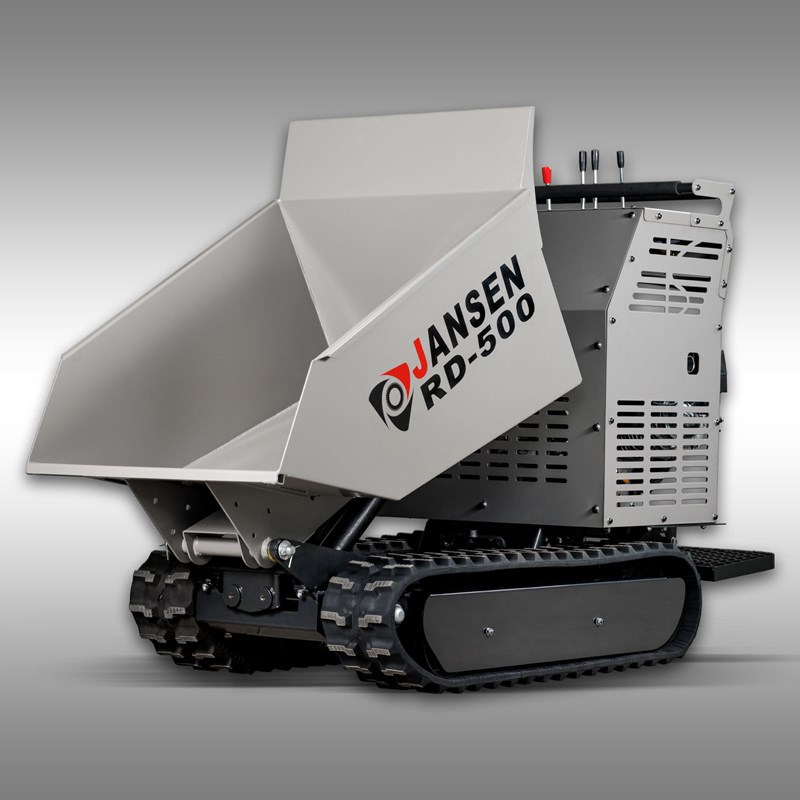

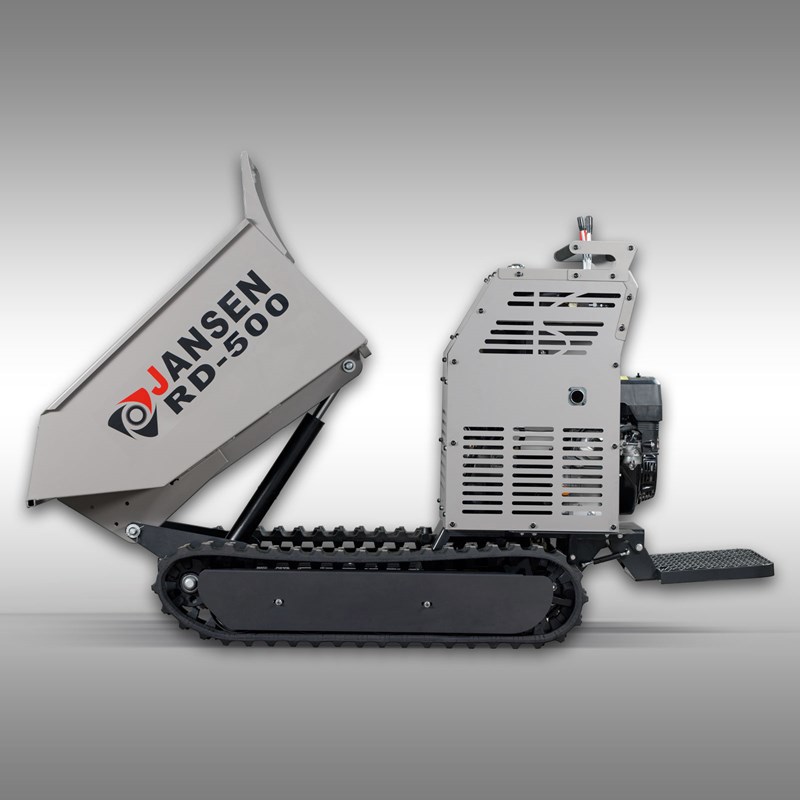

Hydraulische Kippmulde mit mehr als 90° Kippwinkel

Die Mulde des RD-500 wird über ein Hydraulikaggregat und einen Hydraulikzylinder angehoben und abgesenkt. Der Hebe- und Senkvorgang erfolgt innerhalb weniger Sekunden.

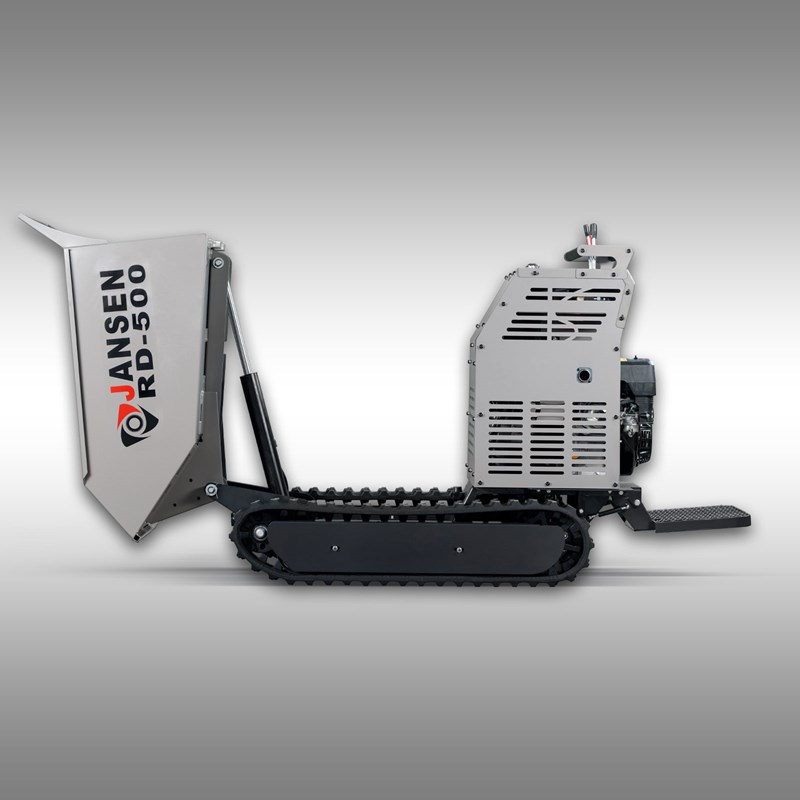

Ein besonderes Merkmal ist der grosse Kippwinkel: Die Mulde lässt sich auf einen Winkel von mehr als 90° kippen. Dies unterstützt das Entleeren der Mulde und erleichtert das Auskippen des transportierten Materials.

Die verstärkte Mulde besitzt eine Wandstärke von 3mm und ist am Auswurf gerade ausgeführt. Die Mulde läuft nach hinten hoch und besitzt Abmessungen von ca. 94x67x45/64cm.

Hinweis zum Produktvideo: Der im Produktvideo gezeigte Dumper ist ein Vorgängermodell und verfügt noch nicht über die Kippmöglichkeit der aktuellen Ausführung von mehr als 90°.

Bis zu 500kg Zuladung

Auf ebenem Gelände kann der Jansen® RD-500 mit bis zu 500kg beladen werden. Bei zunehmender Steigung reduziert sich die mögliche Zuladung entsprechend.

• Ebener Untergrund: bis 500kg Zuladung
• 17% bzw. ca. 10° Steigung: bis 450kg Zuladung
• 30% bzw. ca. 17° Steigung: bis 375kg Zuladung

Die Beladung sollte daher stets an die jeweiligen Gelände- und Steigungsverhältnisse angepasst werden.

Kettenantrieb für unebenes Gelände

Durch seinen Kettenantrieb ist der RD-500 für den Einsatz auf unebenem Gelände ausgelegt. Auch Steigungen können – unter Berücksichtigung der entsprechend reduzierten Zuladung – befahren werden.

Mit einer Maschinenbreite von ca. 720mm bzw. 72cm bleibt der Raupendumper kompakt. Die Bodenfreiheit beträgt ca. 110mm vorne und 90mm hinten.

Klappbare Fahrerplattform

Der Jansen® RD-500 ist mit einer stabilen Fahrerplattform ausgestattet. Diese ermöglicht es dem Bediener, während des Fahrbetriebs auf der Maschine mitzufahren.

Wird die Plattform nicht benötigt, kann sie nach oben geklappt werden. Dadurch verändert sich auch die Gesamtlänge der Maschine: Mit ausgeklapptem Trittblech beträgt sie ca. 190cm, ohne Trittblech ca. 170cm.

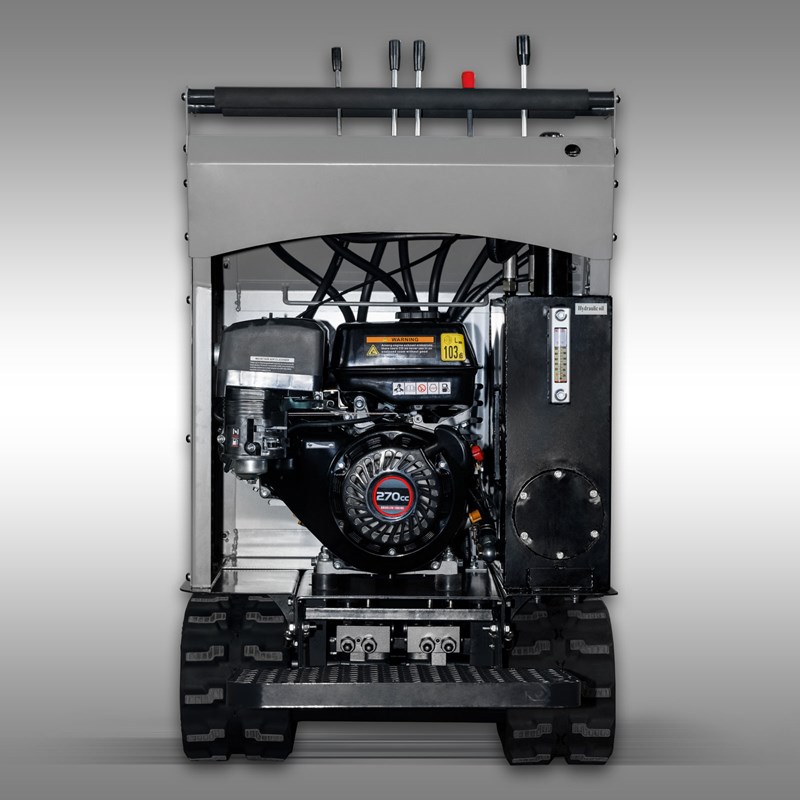

10PS Loncin G270F Benzinmotor

Für den Antrieb sorgt ein Loncin G270F 4-Takt-Benzinmotor mit 10PS und 270ccm Hubraum. Der Motor wird mit Normalbenzin betrieben und über einen Seilzugstarter gestartet.

Der Kraftstofftank besitzt ein Fassungsvermögen von 5,5 Litern. Die Motorölmenge beträgt ca. 1 Liter.

Für unterschiedliche Transportaufgaben

Der Jansen® RD-500 ist für den Transport verschiedener geeigneter Materialien ausgelegt. Dazu gehören beispielsweise:

• Sand
• Erde
• Kies
• Steine
• Weitere geeignete Schütt- und Transportmaterialien

Die Kombination aus Raupenfahrwerk, hydrostatischem Antrieb, hydraulischer Kippmulde und Fahrerplattform ermöglicht einen vielseitigen Einsatz bei unterschiedlichen Transportarbeiten.

FAQ - Häufige Fragen zum Raupendumper Jansen® RD-500

Wie hoch ist die maximale Zuladung des Jansen® RD-500?

Antwort: Auf ebenem Gelände beträgt die maximale Zuladung 500kg. Bei einer Steigung von 17% bzw. ca. 10° sind bis zu 450kg und bei 30% bzw. ca. 17° bis zu 375kg angegeben.

Welchen Antrieb besitzt der Jansen® RD-500 und wie schnell fährt er?

Antwort: Der RD-500 besitzt einen hydrostatischen Fahrantrieb. Vorwärts und rückwärts stehen jeweils zwei Geschwindigkeitsstufen mit ca. 2,5 km/h und 4,9 km/h zur Verfügung.

Wie wird die Mulde entleert?

Antwort: Die Mulde wird hydraulisch gekippt und erreicht einen Kippwinkel von mehr als 90°. Sie besitzt eine Wandstärke von 3mm und Abmessungen von ca. 94x67x45/64cm, da die Mulde nach hinten hochläuft.

Welcher Motor ist im Jansen® RD-500 verbaut?

Antwort: Verbaut ist ein Loncin G270F 4-Takt-Benzinmotor mit 10PS und 270ccm Hubraum. Der Motor wird über einen Seilzugstarter gestartet.

Was muss vor der ersten Inbetriebnahme beachtet werden?

Antwort: Für die Inbetriebnahme sollten ca. 30 Minuten eingeplant werden. Besonders wichtig ist die Kontrolle des Hydraulikölstands. Dieser muss vor dem Erstbetrieb geprüft und bei Bedarf mit HLP-46 Hydrauliköl aufgefüllt werden.

Vergleichen Sie unsere Produkte mit Konkurrenzprodukten! Sie werden so schnell nichts Vergleichbares finden. Die Firma Jansen hat diese Geräte in Deutschland entwickelt.

Wir bieten Ihnen für unsere Produkte einen kompetenten Service und die Ersatzteilversorgung an, die Firma Jansen hat in der Regel jedes Teil an Lager. Auch bei Fragen oder Problemen stehen wir Ihnen persönlich per Telefon zur Seite. Bei uns sprechen Sie mit fachkundigen Leuten und nicht mit "Call-Center-Agents"!

Wir haben viele unserer Artikel in unserer Ausstellung in 5314 Kleindöttingen aufgebaut. Wir freuen uns über Ihren Besuch in unserer Ausstellung nach telefonischer Vereinbarung.

Lieferung & Inbetriebnahme:

Das Gerät wird gut verpackt auf einer Holzpalette geliefert. Für die Inbetriebnahme sollten Sie ca. 30 Minuten einplanen. WICHTIG: Der Hydraulikölstand muss vor der ersten Inbetriebnahme kontrolliert und bei Bedarf mit Hydrauliköl HLP-46 aufgefüllt werden. Bei Fragen zur Inbetriebnahme helfen wir Ihnen selbstverständlich auch gerne persönlich per Telefon weiter.

Montage, Öl und betriebsbereit machen: siehe Optionen unter www.atvshop.ch

Betriebsbereite Geräte werden nicht versendet und müssen in 5314 Kleindöttingen abgeholt werden.
